Macam - macam penggerak klep dengan noken-as

Anda pasti mengetahui komponen bernama klep/katup pada motor, fungsi klep sendiri adalah mengatur masuknya gas baru ke dalam silinder dan mengatur pembuangan gas bekas sisa pembakaran ke saluran buang. Tetapi hari ini saya tidak akan membahas masalah klep, tetapi saya akan membahas tentang macam - macam penggerak klep dengan noken-as.

Jika di lihat dari letaknya noken-as, penggerak klep di bagi menjadi 2 bagian yaitu penggerak katup dengan noken-as dibawah dan penggerak katup dengan noken-as dibatas. Mari kita ulas satu persatu keuntungan dan kerugiannya........

Penggerak katup dengan noken-as dibawah di bagi menjadi 2 macam, yaitu:




SIDE VALVE



1. Klep di samping (side valve)
Posisi klep berdiri terletak di samping blok mesin motor dengan payung klep berada diatas.

Keuntungannya :
- Tidak berisik
- Konstruksi sederhana
- Bentuk mesin motor menjadi pendek

Kerugiannya :
- Bentuk ruang bakar tidak terlalu besar, sehingga membutuhkan ruang yang besar.
- Penyetelan celah klep sulit.

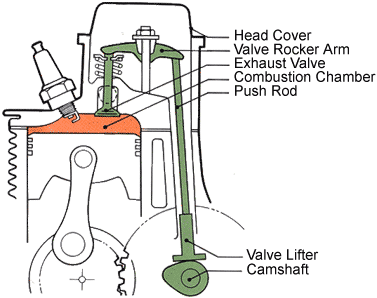

overhead valve/OHV


2. Klep di kepala (overhead valve)
Posisi klep berada di kepala silinder dan posisinya menggantung.

Keuntungannya :
- Bentuk ruang bakar baik

Kerugiannya :
- Banyaknya bagian - bagian komponen yang bergerak, yang mengakibatkan kelembaman massa besar dan tidak ideal untuk mesin dengan rpm tinggi (khusus motor touring)

Penggerak katup dengan noken-as diatas (overhead camshaft) di bagi menjadi 2 macam, yaitu:




SOHC


1. Satu noken-as di kepala silinder (Single overhead camshaft / SOHC).
Posisi noken-as ada di atas kepala silinder dan langsung menggerakkan tuas klep. Contohnya : SUZUKI AXELO, SUZUKI, TITAN, SUZUKI Thunder, SUZUKI NEX, SUZUKI Skydrive, SUZUKI Hayate

Keuntungannya :
- Sedikit bagian komponen yang bergerak
- Kelembaman massa kecil, sangat bagus untuk mesin motor dengan rpm tinggi
- Penyetelan klep lebih mudah

Kerugiannya :
- Konstruksi mesin lebih tinggi atau lebih panjang.

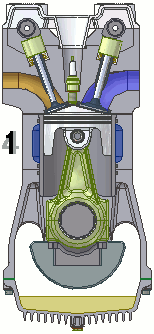

DOHC



2. Dua noken-as di kepala silinder (Double overhead camshaft / DOHC).
Noken-as langsung menggerakkan mangkok penumbuk klep, Contohnya : pada motor SUZUKI Satria FU 150

Keuntungannya :
- Bentuk ruang bakar sangat baik
- Susunan klep menguntungkan karena berbentuk V
- Kelembaman massa paling kecil di bandingkan dengan yang lain.

Kerugiannya :
- Konstruksi memerlukan biaya lebih mahal.
- Penyetelan klep lebih sulit karena menggunakan shim
